Обследование колодцев подземных коммуникаций при топографической съемке

Введение

Топографическая съемка является ключевым этапом в изучении территории, включающим детальное обследование подземных коммуникаций и их колодцев. Данный процесс регламентируется следующими нормативными документами:

• СП 47.13330.2016 “Инженерные изыскания для строительства”
• МДС 81-35.2004 “Методические рекомендации по проведению топографической съемки в масштабах от 1:5000 до 1:500”
• ГОСТ 21.204-2011 “Система проектной документации для строительства (СПДС). Условные графические обозначения и сокращения в документации для строительства”

Этапы проведения обследования

1. Подготовительный этап

• Подготовка топоплана с нанесением всех колодцев в масштабе 1:500
• Комплектация необходимым оборудованием согласно требованиям ГОСТ
• Проверка средств измерений на соответствие метрологическим нормам

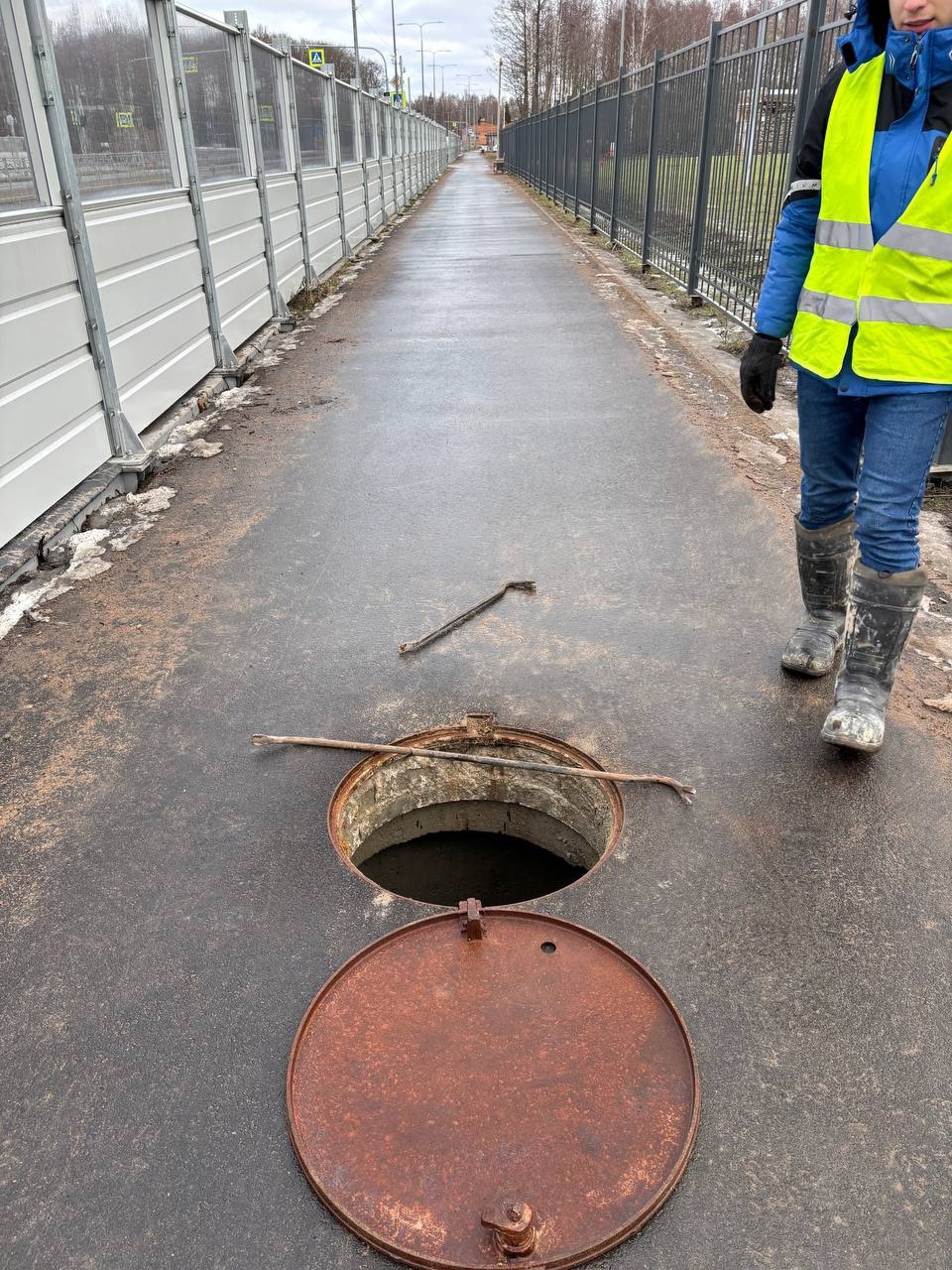

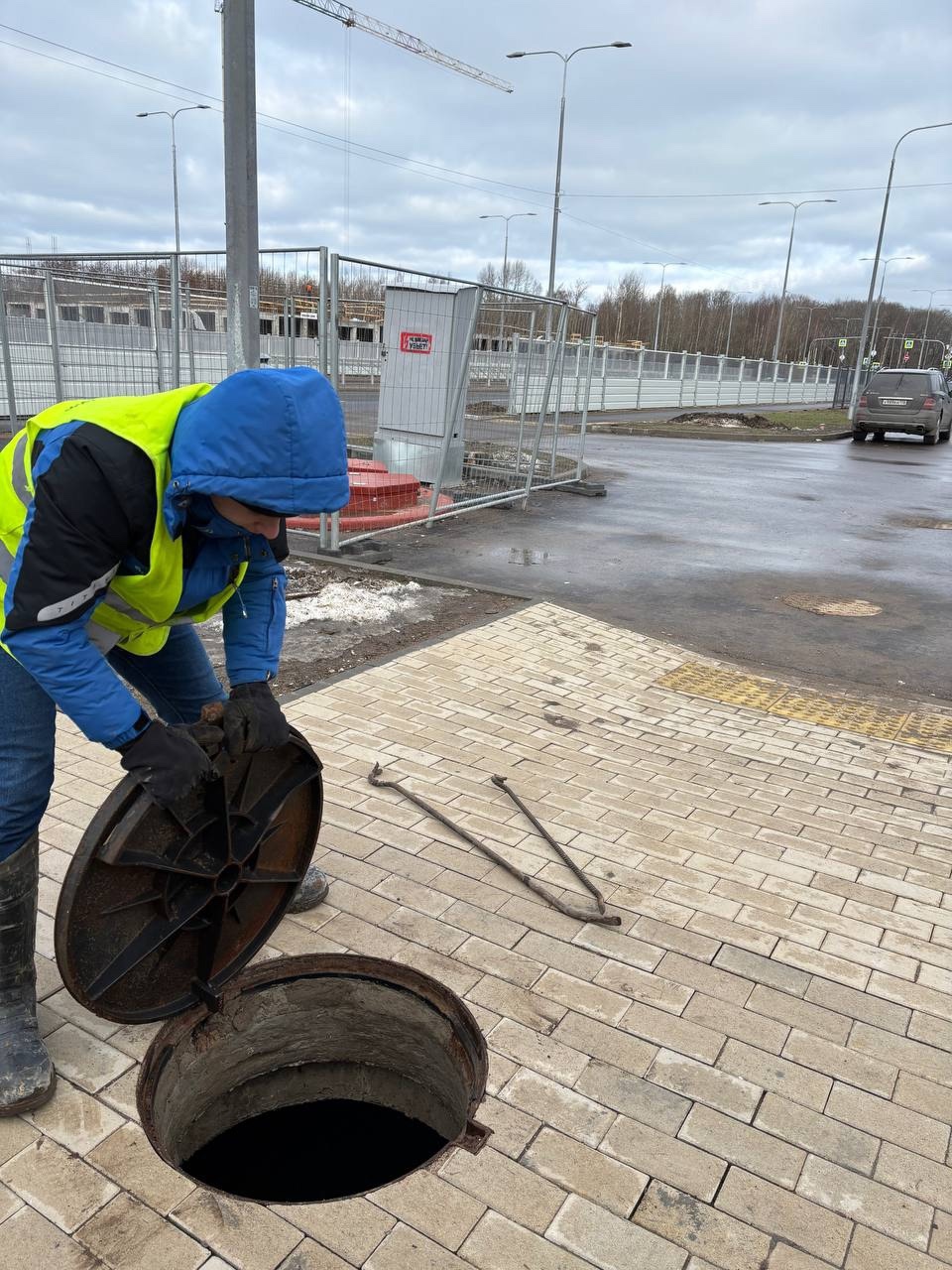

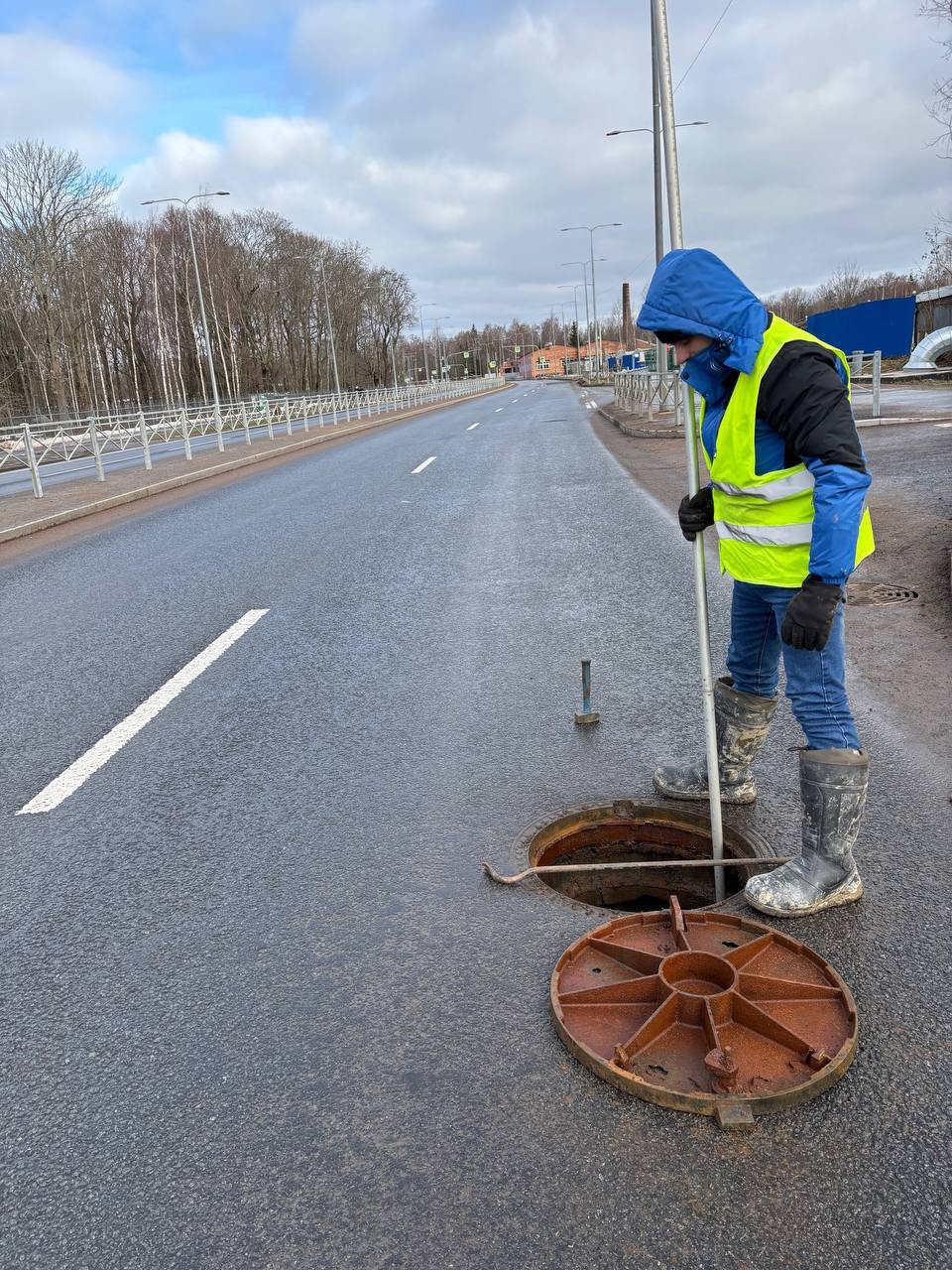

2. Полевые работы

Работы выполняются бригадой из двух специалистов:

• Топограф (выполняет основные измерения)
• Помощник (ведет документацию и помогает в проведении замеров)

3. Фиксация результатов

• Ведение полевого журнала согласно установленной форме
• Заполнение электронных экспликаций в формате .xls
• Внесение всех параметров коммуникаций с соблюдением точности до 0.01 м
• Указание высотных отметок с точностью до 0.001 м

Особое внимание уделяется:

1. Камеры теплосети

• Подробные обмеры с точностью до 0.01 м
• Фиксация температурных режимов
• Проверка состояния теплоизоляции

2. Самотёчные сети

• Отметки по лотку трубы с точностью до 0.001 м
• Измерение уклонов
• Проверка состояния гидроизоляции

3. Напорные сети и закрытые выпуски

• Отметки по верху трубы с точностью до 0.001 м
• Измерение давления
• Проверка герметичности соединений

Требования к точности и ответственности

Все данные проходят двойную проверку разными специалистами согласно требованиям:

• СП 34.13330.2012 “СНиП 2.05.03-84* Автомобильные дороги”
• ГОСТ 24846-2019 “Методы измерения деформаций зданий и сооружений”

Фиксируемые параметры в экспликациях

1. Конструктивные элементы

• Материал труб и блоков
• Диаметры коммуникаций
• Высотные отметки
• Состояние конструкций
• Особенности монтажа

2. Дополнительные характеристики

• Тип соединения элементов
• Дата последнего ремонта
• Наличие дефектов и повреждений
• Состояние запорной арматуры

Важные требования к проведению работ

1. Квалификация персонала

• Наличие профильного образования
• Опыт работы не менее 3 лет
• Прохождение регулярных аттестаций

2. Оборудование

• Сертифицированные приборы
• Регулярная калибровка
• Наличие технической документации

3. Безопасность

• Соблюдение требований СНиП
• Использование средств индивидуальной защиты
• Наличие разрешений на проведение работ

4. Документация

• Оформление в соответствии с ГОСТ
• Хранение данных в электронном и бумажном виде
• Предоставление полного пакета документов заказчику

Заключение

Качественное обследование колодцев является фундаментом для дальнейшей эксплуатации инженерных сетей и безопасного строительства. Точные данные позволяют избежать проблем при строительстве и обслуживании коммуникаций, что обеспечивает надежность и долговечность инженерных систем.

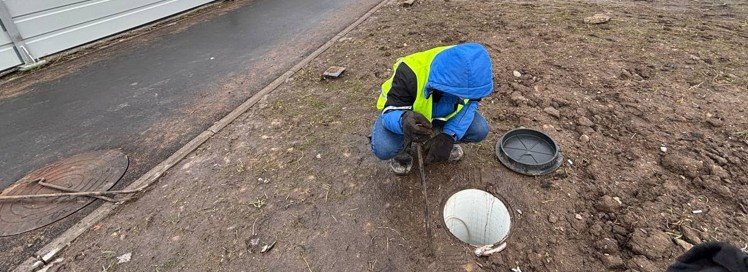

Качественное обследование колодцев

Соблюдение всех нормативных требований и использование современных методов обследования гарантирует получение достоверной информации, необходимой для принятия технических решений при проектировании и эксплуатации инженерных коммуникаций.
