Топографическая съемка для проектирования строительства

Геодезические работы, Топографическая съемка, Контрольно-исполнительная съемка, Топоплан, Геодезист, Услуги геодезиста

Изыскания для проектирования строительства завершены на очередном объекте. По техническому заданию Заказчика, необходимо выполнить топографическую съемку объекта изысканий,  топографическая съемка должна быть выполнена в масштабе 1 : 500, сечение рельефа 0,5 метра, с подземными коммуникациями.

Геодезические работы, Топографическая съемка, Контрольно-исполнительная съемка, Топоплан, Геодезист, Услуги геодезиста

Топографическая съемка

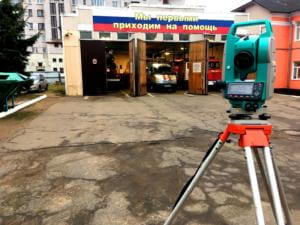

Объект изысканий находится в городе Кингиссеп, на расстоянии свыше 150 км от точки базирования нашей компании. Подготовка к выполнению геодезических работ проведена накануне. Проверены геодезические приборы, заряжены аккумуляторные батареи, проверена комплектность специального оборудования для поиска подземных коммуникаций.

Геодезические работы, Топографическая съемка, Контрольно-исполнительная съемка, Топоплан, Геодезист, Услуги геодезиста

Топография и геодезия

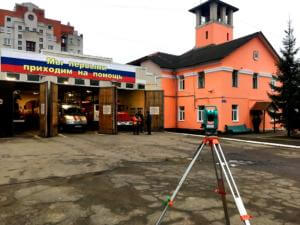

Выдвинувшись ранним утром полевая бригада топографов, прибыла на место геодезических работ в 10 часов утра. Первым делом провели рекогносцировку, осмотрелись, определили проблемные места, на которые следует обратить особое внимание при выполнении топографической съемки.

Съемочное обоснование на объекте изысканий, от которого выполнялась топографическая съемка, закреплено четырьмя пунктами временного закрепления. Пункты временного закрепление представляют собой дюбель-гвоздь вбитый в асфальт или поребрик, в характерных местах для удобства дальнейшего использования.

Геодезические работы, Топографическая съемка, Контрольно-исполнительная съемка, Топоплан, Геодезист, Услуги геодезиста

Топоплан

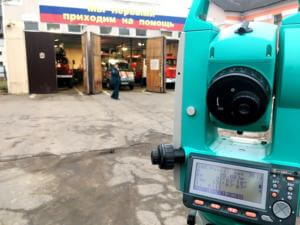

Геодезические измерения на пунктах съемочного обоснования произведены методом спутниковых наблюдений, от ближайших станций Сети Референнцных станций “Геоспайдер”. Точность определения в плане составила 0.014 м, по высоте 0.018 м, что полностью соответствует требованиям “Инструкции по топографической съемке“.

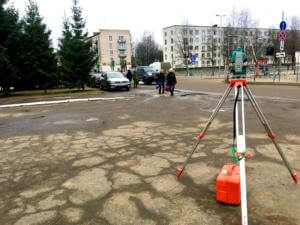

Топографическая съемка выполнялась параллельно с закладкой съемочного обоснования, так как открытое пространство на объекте позволяло применять спутниковое оборудование выполняя геодезические работы. Вторая бригада геодезистов, завершив геодезические измерения на пунктах съемочного обоснования приступила к выполнению топографической съемки на тех участках, где применение спутникового оборудование не целесообразно.

К 14 часам топографическая съемка на объекте изысканий, завершена, площадь участка составила 5000 метров квадратных. Инженер-геодезист первой геодезической бригады, приступил к обработке полевых материалов полученных в ходе топографической съемки, вторая бригада в это время производила обследование подземных коммуникаций, а также определений их местоположения на местности. Почему обработка полевых материалов производится в полевых условиях? Это связано с тем, что в случае обнаружения ошибки на базе компании, повторный выезд геодезист будет оплачивать из своего кармана. Так на наш взгляд можно повысить профессионализм инженеров-геодезистов, доведя их навыки до автоматизма.

Геодезические работы, Топографическая съемка, Контрольно-исполнительная съемка, Топоплан, Геодезист, Услуги геодезиста

Геодезические работы

Участок съемки представляет собой действующую пожарную часть, соответственно подземные коммуникации представлены полным спектром, теплосеть, водопровод, электричество, связь и канализация.

Определить местоположение всех вышеперечисленных коммуникаций удалось, выполнено полное обследование колодцев подземных коммуникаций, результаты которого занесены в экспликацию колодцев.

Результатом полевых геодезических работ на объекте стала топографическая съемка, а как следствие топографический план масштаба 1 : 500, с подземными коммуникациями, пригодный для начала работ по проектированию. Согласование положения подземных коммуникаций произведено на следующий ден с представителями эксплуатирующих организаций района изысканий.
