Геодезические разбивочные работы
31 августа, 2018.
Геодезические разбивочные работы трассы кабелей
Специалистами нашей компании, завершены геодезические работы по выносу в натуру оси трассы строящейся кабельной линии.
Есть вопрос? Звоните 8 (812) 318-44-01. Наши контакты здесь.
Получив от Заказчика техническое задание, а так же проект в электронном виде мы приступили к работе. Инженер-геодезист проверил корректность проектных материалов, рассчитал координаты оси трассы, ввел все необходимые данные в электронную память геодезического оборудования.
Трасса кабельных линий указанная на проекте, проходит преимущественно по лесистой местности и иногда вдоль дорог. Вдоль дорог реже.
Метод выполнения геодезических работ на объекте комбинированный. Через 500 метров нами заложены точки планово-высотного обоснования.
Их координаты и высоты, определены методом спутниковых наблюдений в ртк режиме спутникового оборудования. Опираясь на пары ранее заложенных точек, геодезисты проложили теодолитные ходы.
Приехав на базу, материалы полевых геодезических работ уравняли. На следующий день приступили непосредственно к разбивочным работам. Не забываем требования нормативных документов.
Методы геодезических работ

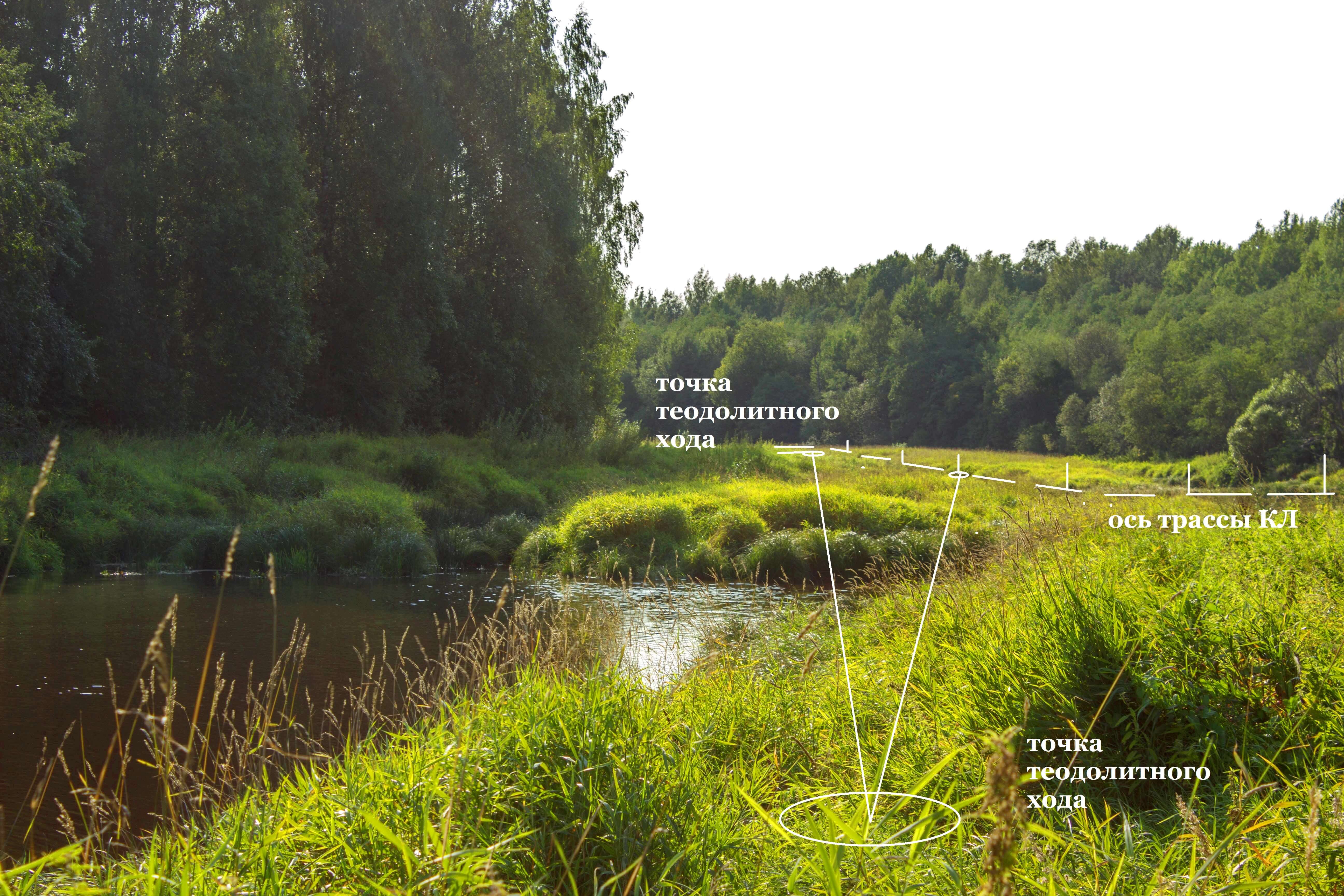

Для выполнения разбивочных работ в местах поросших лесами, мы проложили теодолитные ходы, опирающиеся на пункты планово-высотного обоснования, координаты которых определены методом спутниковых измерений.
Протяженность трассы кабельных линий составляет свыше 6 км, поэтому выполняя геодезические работы, теодолитные ходы прокладывались с учетом требований по протяженности для масштаба 1:500.
Получилась линия теодолитных ходов идущих друг за другом и опирающихся на смежные пункты ПВО.
Помимо теодолитных ходов, геодезические разбивочные работы выполнялись и спутниковым оборудованием в режиме RTK, на участках где спутниковая обстановка обеспечивала необходимую точность.
