Точность геодезических работ в строительстве и не только

Если внимательно рассмотреть тему точностных характеристик геодезических работ, можно с уверенностью сказать – геодезия наука точная.

Точность геодезических работ в строительстве, Геодезические работы, Топографическая съемка, Контрольно-исполнительная съемка, Топоплан, Геодезист, Услуги геодезистаПосмотрим на проблему по порядку. Например, решили возвести здание, высота 20 этажей, красивое и современное. Соответственно надо его построить ровно и в нужном месте. Первым делом надо для строителей перенести проект в натуру. Эта формулировка означает, что положение проектных осей переносим на местность с высокой точностью. Причем, говоря о высокой точности, мы подразумеваем не более 1 – 2 мм. Такие точности необходимы как в плане так и по высоте.

Как же мы добиваемся таких точностей?

Есть вопрос? Звоните 8 (812) 318-44-01.

Наши контакты здесь.

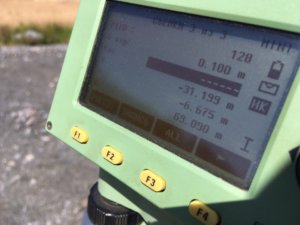

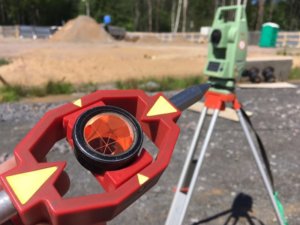

Первое правило, не экономь на геодезических приборах. Нормальные высокоточные и поверенные приборы обеспечат требуемую точность. Электронный тахеометр – основная рабочая лошадка на объектах строительства. Основные приборы имеют следующие параметры: угловая точность 5″, линейная 2 мм. Для того, чтобы не обесценить точность электронного тахеометра, мы применили в работе качественные отражательные системы. Оборудование которое мы применяем на своих объектах марки SOKKIA и LEICA.

Предварительный расчет точности геодезических работ

Точность геодезических работ в строительстве, Геодезические работы, Топографическая съемка, Контрольно-исполнительная съемка, Топоплан, Геодезист, Услуги геодезистаЧтобы понять какую точность получишь при тех или иных измерениях, можно грубо прикинуть. Расстояние между прибором и точкой которую необходимо измерить 303 м, исходя из этих параметров грубо рассчитаем точность.

  • СКО изм.расст. = 2+(2*D(км)^ 10−6)мм
  • СКО изм.расст. = 2+(2*0,303(км)^ 10−6)мм = 2,000мм

Из приведенного видно, что СКО измерения расстояний не превышает заявленных паспортных значений для нашего оборудования.

Примерно также можно посмотреть на точность угловых измерений. Почешем репу при расчете среднеквадратической ошибки угловых измерений. Формула в данном случае применялась Гаусса и Бесселя.

М=√∆″^2/n , где ∆ – СКО геодезического прибора, n – количество приемов. В качестве реальных значений возьмем точность прибора 5″, количество приемов 3. Подставим значения в нашу формулу М=√5″^2/3=2.89″. Получаем 2.89″ точность измерения угла  5-ти секундным прибором, но тремя полными приемами.

Вычисление точности превышений

Погрешности угловых и линейных измерений рассчитали. Посмотрим как эти погрешности влияют на превышения.  Превышения мы вычислили по тригонометрии.

Формула выглядит следующим образом: h = d*tgα, где h – это превышение в мм, d – это расстояние в м, а α – угол измерения в ⁰. Подставим наши данные и получим: h = d*tgα = 303*tg 2.89″ = 4.2 мм  – СКО на 303 метра. Для топографии это нормально, а вот для строительства и монтажа например, металлоконструкций нет. Данные расчеты, следует держать в голове в обязательном порядке, при строительстве зданий и сооружений. Там точности нужны хорошие.

Исходя из вышесказанного делаем вывод: нужно либо уменьшать расстояния, либо применять более точные геодезические приборы. Полезно будет почитать статью о точности на нашем сайте, приведенную ранее.

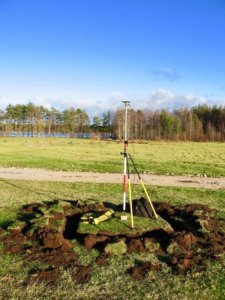

Точность геодезических работ в строительстве, Геодезические работы, Топографическая съемка, Контрольно-исполнительная съемка, Топоплан, Геодезист, Услуги геодезистаТочность геодезических работ при строительстве дорог

Геодезия на строительстве дорог – это отдельная тема. Лично для меня, это комфортная работа на открытом пространстве. Тебя ничего не сковывает, свобода. Есть место и время для маневра. Естественно не все так радужно. Асфальт и всякого рода конструкции требуют повышенного внимания геодезиста.

Однако, если взять сыпучие материалы, корыто и весь пирог до щебня, допуски там 5 см. Это с лихвой позволяет применять спутниковое оборудование. Ведь точность работы спутникового приемника, в RTK режиме 15 мм в плане и 20 мм по высоте. Производительность работ геодезической службы растет кратно. Это не только геодезические работы по съемке готовых конструкций, но разбивочные работы.

Строительство кабельных линий и точность геодезических работ в строительстве

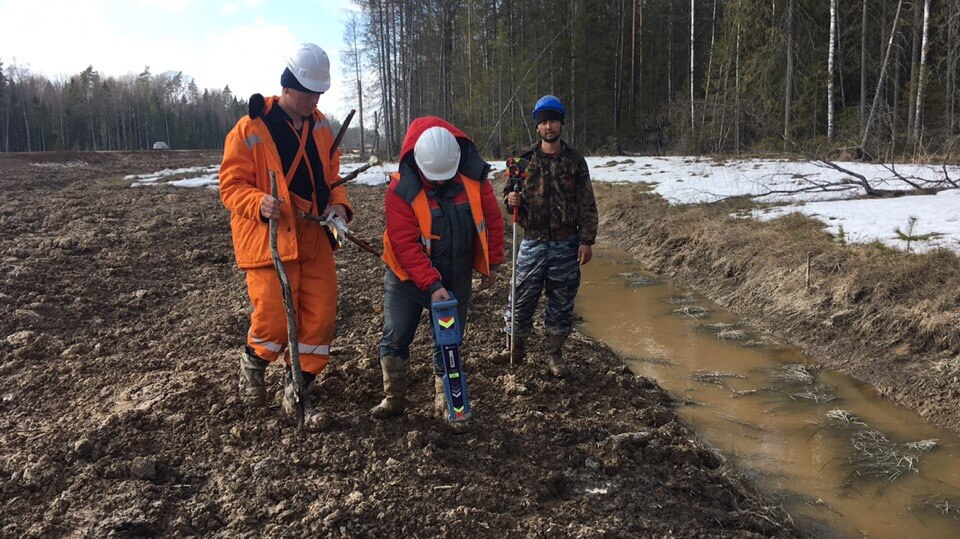

Геодезические работы, Топографическая съемка, Контрольно-исполнительная съемка, Топоплан, Геодезист, Услуги геодезистаТак же как мы рассмотрели строительство автодорог, с позиции точности, рассмотрим строительство кабельных линий. По своей сути, кабельные линии, как и трубопроводы различного назначения, являются линейными объектами. Онако стит учесть, что точность высотного положения трубопроводов и кабелей различна.

При строительстве кабелей мы применяем спутниковое оборудование постоянно. Это не только удешевляет работы геодезистов на объекте, но и ускоряет их в несколько раз. При выполнении геодезических разбивочных работ, мы работаем, так сказать в нули. То есть, выносим ось кабельных линий с миллиметровой точностью.

А дальше, дальше строители в ходе своих работ внося некоторую, так сказать неточность. от 20 м и до полуметра они могут гулять кабелем. Если такие отклонения не затрагивают другие сети, проходящие в районе работ, то этими отклонениями пренебрегают.

А вот на объектах федерального значения, дорогах, памятниках и т.д., точность выдерживаем в пределах 10 см, как в плане так и по высоте.

Точность геодезических работ в строительстве трубопроводов

Геодезические работы, Топографическая съемка, Контрольно-исполнительная съемка, Топоплан, Геодезист, Услуги геодезистаЧто мы имеем ввиду под трубопроводами? Это канализация, водопровод, теплосеть, газ и иные коммуникации. Здесь точность на уровне строительства металлоконструкций. Например точность высотного положения труб канализации, не должно превышать 5 мм. В плане допуски попроще.

В любом случае, необходимо знать требования нормативных документов. Не знаю как кому, а лично мне нравится работать на строительстве коммуникаций. Разложил всё по полочкам в голове и помогаешь строителям. После такой конструктивной работы, все довольны и геодезисты и строители.

О том как доволен Заказчик, говорить не стоит, кода всё чин по чину это круто. Иногда точность геодезических работ проверяют геодезисты заказчика. Тут важно наладить диалог. Работать вместе и делать общее дело не смотря на неточности допускаемые строителями.
